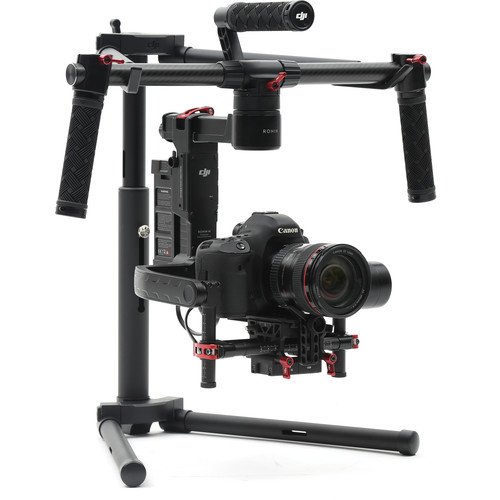

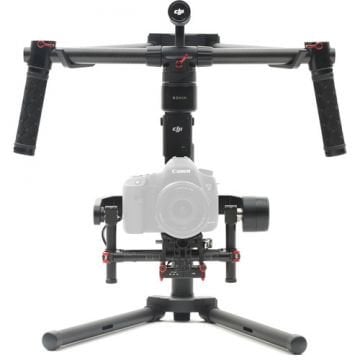

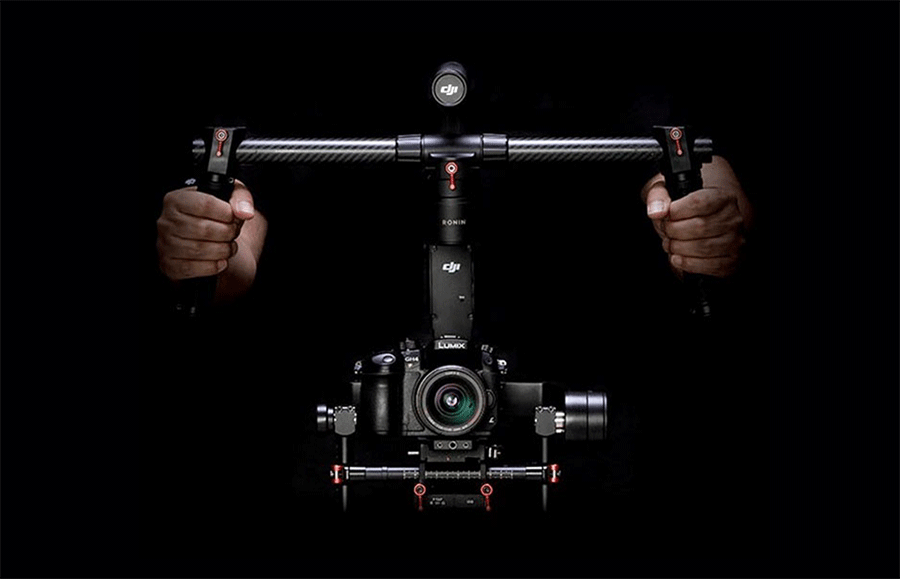

DJI RONIN-M 3 EKSENLİ EL GİMBALİ TİTREŞİM SABİTLEYİCİ
.png?revision=1487702622)
Ronin-M 3 Eksenli El Gimbal Sabitleyici gelen DJI elde çekim özgürlüğüne ancak el titremesi olmadan yakın operatörün kolay çekim yapmasına olanak vermesi için tasarlanmış bir kamera stabilizasyon sistemidir. - Ufuk düzeyde tutarak - tilt için bir ve pan için bir side-to-side "rulo" için tek: 3.6 kg ya kadar çoğu kamera türleri ve yapılandırmalar için uygundur, Ronin-M üç eksende çalışır fırçasız motorlar kullanır. Sistem bilgisayar kontrollü ve ± 105⁰ yukarı / aşağı 165⁰ artı bir rulo aralığında 110⁰ bir eğim aralığı sunuyor. Ayrıca, sistem bile çok ince hareketlere karşı hassas kamera hareketleri ve istikrar düzeltme sağlayan ± 0.02 ° kontrolü bir hassasiyet sahiptir. Elde çekim ek olarak, gimbal titreşimler veya diğer ani hareketler uygunsuz sehpa ve sert kamera destek sistemlerini yapacak araç montaj senaryoları ve diğer bağlamlarda kullanılabilir.
Ronin-M pek bir motorlu pan / tilt kafası olan bir flok ile çalışma gibi, çift operatörlü çekim destekler. Bu modda, ikinci operatör manuel kamera pan kontrol etmek ve bağımsız Ronin-M kendisi hareket hangi yolu içinde yatırmak için birlikte vericiyi (radyo denetleyicisi) kullanabilirsiniz. dahil verici / alıcı sistemi 2.4 GHz üzerinde çalışır ve tescilli olduğunu. Bir üçüncü taraf verici kullanmayı tercih ederseniz kendi alıcı yüklemek için Ronin-M Bir D-Bus bağlantı noktası vardır.
kızak ve yelek tarzı stabilizatör gibi, motorlu gimbal sistemler kullanılmadan önce dengeleme gerektirir. Bir kez dengeli, Bluetooth uyumlu iOS ve Windows (Masaüstü) cihazlar Yardımcısı Yazılımı kullanarak belirli kamera düzenlemesi için Ronin-M yapılandırabilirsiniz. Her kamera ve lens kombinasyonu farklı kütle ve ağırlık dağılımına sahip olduğundan, her eksen üç hizalanır kadar işlemi tekrarlayarak, bireysel ayarlar hangi ATS (Otomatik Ayarlama Stabilite) prosedürü bulunmamaktadır. Bu işlem sırasında teçhizat el tutmak zorunda olmayacak şekilde bir pusula ayar standı sağlanır.
altı saate kadar dahil 4S lityum-polimer pil güç Ronin-M. Bu güç regülasyonu ve koruma devresi anlam yerleşik ve birçok lityum-polimer pil aksine ayrı dengeleme kurşun vardır, bir "akıllı" batarya. Bir şarj da dahil, ve her zaman, çünkü akıllı devresi Ronin-M pil için tasarlanmış şarj kullanmak önemlidir edilir. İki 12V DC PowerTaps ve kamera bazında bir USB güç bağlantı noktası doğrudan Ronin-M aküden aksesuarları şarj rejimini kolaylaştırmak ve gereksiz ek ağırlığını önlemek için kameradaki gücü yapmanızı sağlar.
- Kameralar için 3.7KG a kadar
- Otomatik Yapılandırma özelliği Ronin-M kamera boyutta bir dizi uyum anlamına gelir, ve ideal kompakt video kameralar, aynasız kameralar ve DSLR için uygundur. Bu 3.7kg kadar yükler için uygundur.
- SmoothTrack Kontrol
- SmoothTrack tek pusula operatöre kameranın açısı pürüzsüz ve stabilize hareketlerin içine yalpa çemberi kendi eğim ve pan hareketleri çevirmek için yeteneği verir. Bu geniş geniş açılı sahneler ya da hatta tek pusula operatör kullanım sırasında yakın kesimlerde çok daha kolay çekim kadrajını yapmak için tasarlanmıştır.
- Otomatik Yapılandırma
- ATS (Otomatik Ayarlama Stabilite) düğmeye basit bir dokunuşla kamerayı dengeleme sonra, Ronin-M otomatik kamera teçhizat kütle ve ağırlık dağılımı için ayarlanmış olacak. pusula akıllıca kamera platformun ağırlığına dayalı parametrelerini ayarlamak ve optimum ayar bulunana kadar bağımsız her üç eksenin ayarlayacaktır.
- Üç Çalışma Modu
- Çalışma Modu Dikey
Dik Modu veriyor pusula kamera gimbalinin kaldırmaya zorlamadan göz hizasına yakın çalıştırılabilir, böylece devrildiğinde edilecek. Bu tür aracın üstüne monte., Çeşitli durumlarda kullanılabilir Underslung (Asma) Çalışma ModuAsma Operasyonu Modu Ronin-M standart çalışma modu. Yere yakın, ya da sadece size tekliflerin önünde gimbalinin tutan düşük asılmış, el görüntüleri stabilize. . Uçan bir platformda gimbalinin monte edildiğinde Bu mod, aynı zamanda böyle bir multicopter RC helikopter olarak kullanılacaktır Evrak Mode gibi kapı ya da dar yolları ile taşırken olarak - - bir ince pusula profil gerektiğinde Evrak Modu idealdir. Bu kadar bir evrak çantası gibi, yalpa çemberi tarafına düzenlenen ve bacaklara yakın sağlar.
- İkinci Operatör Kontrol
- bir RC uçak radyo denetleyicisi form faktörü özelliği, 2,4 GHz Ronin verici iki geçiş anahtarı üzerinden de kullanıcı atanabilir hız ayarı ve çalışma modları olarak pan ve tilt kontrolü sağlar. Bu bir operatör elle uzaktan kamera hareketini kontrol ikinci olurken pusula tertibatını tutmak için izin verir. Bunun yerine bir üçüncü taraf verici kullanmak istiyorsanız D-Bus bağlantı noktası da sağlanmıştır.
- Pan / Tilt için opsiyonel Thumb Kontrolörü
- Tek parmak kontrolü Ronin-M El Gimbal Sistemi için mümkündür. Bunlar Pan ve Tilt hareketleri ayrı ayrı mevcut, isteğe bağlı Thumb Kontrolör eki ile kontrol edilir. Ayrıca, SmoothTrack Modu veya Thumb Denetleyici arabirimini kullanarak kapalı olabilir.
- Mobil ve Windows için Yardımcısı Yazılımı
- Bir mobil cihaz veya bilgisayar Yardımcısı Yazılım esastır çalıştırmak için. Bu seçkin iOS mobil cihazlar ve Windows bilgisayarlar için kullanılabilir. yapabilirsiniz yazılımı ile:
- Otomatik yapılandırma kameranın ağırlığı ve ağırlık dağılımına göre teçhizat bunu dengeli sonra
- kullanıcı tercihine Smoothtrack ayarlama ayarlama
- Etkinleştirme ve İkinci Operatör Kontrol yapılandırmak
- tanılama çalıştırın ve istatistikleri oluşturmak
- firmware güncellemeleri yükleyin
yazılım Bluetooth üzerinden kablosuz olarak USB üzerinden arayüz veya olabilir
- Aracı Ücretsiz Ayarı
- Dahili balans ayarı sistemi herhangi bir alet farklı kamera düzenlemeleri için kurulum değiştirirken zamandan tasarruf kurulumu ve ayarlanması için gerekli demektir.
- Evrensel Montaj
- gidonlar yanı sıra, pusula birim jibs, vinçler, tripod, araç bağlar, ve kamera desteği, diğer ekipmanlardan montaj için ayrılabilir (ayrı ek montaj donanımı mevcut gerekebilir).

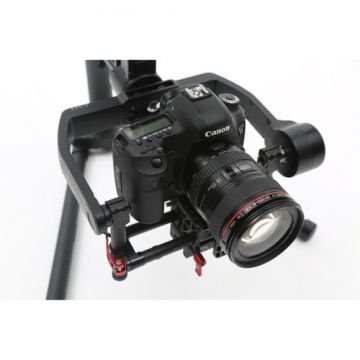

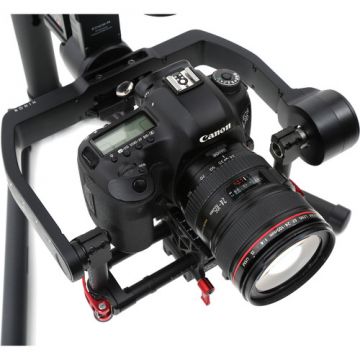

- Katı destek kolunun
- Artan sertlik kamera plaka tutan U-şekilli kol oluşturan ince tooled magnezyum tek tam parça tarafından sağlanır. Bu birleşik tasarım birlikte monte çoklu parçadan oluşan sistemlerde ortak kusurları ortadan kaldırılmasına yardımcı olur.Ayrı parçalar gevşemiş ya da ayrı hareket etmek için hiçbir potansiyel var gibi kol, size sadece daha fazla istikrar değil, aynı zamanda güvenilirlik sağlar
- Sessiz mod
- kapalı ya da dar alanlarda çekim yaparken, Sessiz Mod mümkün olduğunca düşük, her motorun sesini azaltır. Ronin-M'in stabilizasyon algoritmaları hassas mikrofonlar veya diğer kayıt cihazı tarafından kaydedilmez motorların sesi sağlamak yardımcı dakika değişiklikleri ve istikrar odaklanmak güncellenir
- Quick Release Akıllı Pil
- çalışma zamanında (kullanıma bağlı olarak) tahmini 6 saat sağlanması, özel Ronin-M pil sistemi dahil özel bir şarj cihazı kullanarak kolayca alanda değişiklikler ve masraflar için tasarlanmıştır. Piller böylece kalan güç pil kendisi doğrudan kontrol edilebilir göstergeler bulunmaktadır. Ronin-M Akıllı Pil ile mayıs lityum-polimer piller, aksine, abartma ve tükenme koruması yerleşik olan, bireysel pil hücresi şarj dengeleme gibi.
- Güç Dağıtım Kutusu
- İki düzenlenmiş 12V DC PowerTaps, bir 500 mAh A tipi dişi USB konektörü ve ayrıca DJI Lightbridge Uzun Menzilli HD Video Downlink için bir bağlantı noktası sağlanmıştır. Bu güç motorlu takip odak sistemleri, video vericileri de dahil olmak üzere çeşitli aksesuarlar için bağlantı ve daha fazla sağlamak - minimumda kablolama tutarak tüm süre.
- Quick Release En Kolu
- zaman aşağı sistem kırılma veya yerleri arasına taşınması kaydetmek için tasarlanmıştır. gidonu çıkarılması da dar yerlerde filme boyutunu azaltmak için yararlı olabilir.
- Zenmuse Teknoloji dayalı
- Ronin-M el, karasal kullanım için DJI en havadan gimbals kullanılan aynı fırçasız motor teknolojisi uyarlar.
uyumlu Aksesuarlar
- Ronin-M için kablosuz Thumb Denetleyicisi (Not: Ronin için kablosuz Thumb Denetleyicisi uyumlu değildir)
- Ronin-M Pil (Not: Ronin Pil (3400mAh) uyumlu değildir)
- Ronin Şarj (orijinal Ronin tarafından kullanılan aynı şarj cihazı)
- Ronin-M Monitör / Aksesuar Dağı
- Ronin-M Dikey Ayar Kol Uzatma Kiti (30mm)
-
DJI RONIN-M ÖZELLİKLERİ
Performans
Yük Ağırlığı (Referans Değer)
8 lb / 3.6 kg
Angular Titreşim Aralığı
±0.02°
Maksimum Kontrollü Devir Hızı
Pan Eksen: 90 ° / s
Tilt Eksen: 100 ° / s
Rulo Eksen: 30 ° / s
Mekanik Endpoint Aralığı
Pan Eksen Kontrol: 360 ° / s
Tilt Eksen Kontrolü: + 105 ° / -165 ° / s
Rulo Eksen Kontrol: 110 ° / s ±
Kontrollü Rotasyon Aralığı
Pan Eksen Kontrol: 360 ° / s
Tilt Eksen Kontrolü: + 105 ° / -165 ° / s
Rulo Eksen Kontrol: 25 ° / s ±
Elektrik ve Mekanik
Motor Tipi
3 x Brushless
Çalışma Akımı
Statik Akım: 300 mA (16 VDC)
Dinamik Akım: 600 mA (16 VDC)
Kilitli Motor Akımı: 10 (16 VDC) Maksimum
Sensörler
Bağımsız IMU modül
Sıcaklık sensörü
İşleme
32-bit DSP processor
Alıcı
Frekans
2.4 GHz
Genişletme
D-Bus alıcı desteklenen
Bağlantı
Wireless
Verici için 2,4 GHz (uzaktan kumanda)
Bluetooth 4.0
Wired
2 x 12 VDC regüle PowerTap
1 x USB güç çıkışı (500 mW)
1 x DJI Lightbridge arayüzü
Sistem Gereksinimleri
Yardımcı Yazılım
Desktop: Windows (32- or 64-bit): 8, 7, XP SP3
Mac OS X: 10.9 or above
Mobile:
iOS 7.0 or laterGenel Özellikleri
Kontrol Modları
Underslung Mode
Upright Mode
Briefcase ModeDesteklenen Kamera Boyutları
Kamera taban levhası üzerinde kütle merkezinde Maksimum derinlik: 4.7 "/ 120 mm
Kamera taban plakasının üstünden ölçülen maksimum yükseklik: 7.7 "/ 195 mm
Maksimum genişliği: 6.3 "/ 160 mm
Güç Gereksinimleri
4S Ronin-M Battery
Çalışma Sıcaklığı
-5 to 122°F / -15 to 50°C
Boyutlar
19.7 x 8.3 x 16.5" / 500 x 210 x 420 mm
Ağırlık
5,07 £ / 2,3 kg (tam gidonu ile yüklenen)
Resimlerde görülen kamera sete ve fiyata dahil değildir.
