| Ana Özellikler |
10 10.14lb (4.6KG) maksimum yük güncellemesi, popüler DSLR ve sinema kamerasıyla kolayca çalışır.
◆ Sökülebilir çok yönlü tasarım, daha farklı çekim sahnelerinde kullanmak için tek tutamak, alt konum ve ayrı köprü uzaktan kumandası arasında geçiş yapın.
Camera Bir saniyede gerçek hızlı kurulum elde etmek için kamera için hızlı bırakma plakası tasarımı.
Mounting Alt montaj plakası, Manfrotto PL501 ile uyumludur, üst hızlı bırakma plakası, iki popüler hızlı bırakma sistemi ile AK4500 arasında hızlı geçiş yapabilen ARCA hızlı bırakma sistemi ile uyumludur.
Balance Uygun bir denge ve depolama için üç eksenli motor kilitleme tasarımı.
Parameters Parametreleri doğrudan ayarlamak ve modu değiştirmek için APP olmadan panelin çalışmasına dokunun.
Better Daha iyi interaktif deneyim elde etmek için tam Çince / İngilizce dil ekranı.
Touching Yanlışlıkla dokunmayı önlemek için ekran kilitleme ve kilit açma özelliği.
◆ Sadece bir simgeye dokunun ve doğrudan Hollanda Açısı çekimi / Uzun pozlama zaman aralığı / Vlog selfie / TikTok dikey çekimi gireceksiniz ve daha popüler çekim moduna geçeceksiniz.
◆ Fotoğraf / kayıt / timelapse çekmek için USB Kablosu kontrolü / Kablosuz kontrol yolu sağlayın.
Follow Harici takip odağı / Yakınlaştırma ve uzaklaştırma seti için kullanılabilir çift USB bağlantı noktası.
Trigger Farklı kullanım için uygun tetik düğmesini özelleştirin, hızı / ölü bölgeyi, motor gücünü vb. İzleyin.
Motor Motor gücünü otomatik olarak ayarlayın ve daha fazla kamera ve mercekle çalışmak üzere motor gücünü özelleştirin.
Single Tek kulptan çıkarılabilir ana gövde, çift kulp kavrama ile birlikte tek kulp birleştirin, gimbal ve kamerayı herhangi bir uzaktan kumanda olmadan doğrudan kontrol edin.
Version Temel sürüm, Underslung kolu ve kaymaz Tripod ile birlikte gelir, Standart sürüm, Fırçasız takip odaklı dişli, alt kol, Hyperlink uzaktan kumanda, karbon fiber ve kaymaz Tripod ile birlikte gelir, müşteri her sürümü ihtiyaçlarına göre seçebilir.
（Not ： blok yazı tipleri AK4500 için yeni özellikler, normal yazı tipleri AK serisi gimbal ile eski özelliklerdir） |
| Desteklenen Kameralar |
Yük ： 150g / 0.33lb - 4600g / 10.14lb (lens ve diğer aksesuarlar dahildir ve gimbalın ağırlık merkezi dengelenmiştir). Test edilen kamera ve lenslerin bir kısmı: 1 Canon 5D Mark III / Mark IV / 6D / 80D ve benzer boyutlara ve ağırlıklara sahip diğer kameralar : Canon EF 24-105mm f / 4L IS USM, Canon EF 24-70mm f / 2.8L USM , Canon EF 16-35mm f / 2.8L II USM, Canon EF 17-40mm f / 4L USM, Canon EF 35mm f / 1.4L II USM, Canon EF 100mm f / 2.8L IS USM Makro Lens + lens kapağı, Canon EF 85 mm f / 1,2 L II USM + lens kapağı, Canon EF 50mm f / 1,2L USM (odak halkası lens destek çerçevesine yapışmış, sadece AF'de çalışıyor) Canon 1D X Mark II Lensler: Canon EF 35mm f / 2 IS USM + objektif kapağı, Canon EF 85mm f / 1.2 L II USM + objektif kapağı, Canon EF 135mm f / 2L USM + objektif kapağı, Canon EF 100mm f / 2.8L IS USM Makro Objektif + objektif kapağı 2 Sony α7 / α9 serisi Lensler: Sony FE 16-35mm f / 4, Sony FE 24-105mm f / 4 G OSS, Sony FE 12-24mm f / 4 G, Sony E 50mm f / 1.8 Orta Sınıf Lens, Sony E PZ 18-105mm f / 4 OSS, Sony FE85mm f /1.8, Sony FE 35mm f / 1.4 3 Panasonic, Nikon ve GH5 / GH5S, Nikon D850 / Z6 / Z7, Fuji XT3, vb.Gibi diğer kameralar. 4 Sinema Kamera, Canon C100 / C300 gibi EF-S 10-18mm f / 4.5-5.6 objektifli ve kafes aksesuarlı Sony FS5 Bmpcc 4K |
| pil |
18650 şarj edilebilir pil * 4, 2200mAh, 3.7V (lütfen pillerin takılmasına dikkat edin)
Gimbal üzerindeki USB portu üzerinden pil şarjı desteklenmez. Lütfen pilleri şarj etmek için verilen şarj cihazını kullanın.
 |
| Teoride Kullanım Zamanı |
12 Saat (Kamera gimbal ile dengelendiğinde) |
| Şarj süresi |
Birlikte verilen şarj cihazı ve 5V / 3A adaptör ile 5 saat (hızlı şarj cihazı yasaklanmıştır).
Şarj cihazı üzerindeki gösterge sürekli kırmızı renkte yandığında, pillerin şarj olduğu anlamına gelir. Sabit mavi ışıkla piller tamamen şarj edilmiştir. |
| Ana Gövde Malzemeleri |
Alüminyum Alaşımları |
| Ağırlık |
1656g (pil, deklanşör kablosu, kamera, lens vb. Dahil değildir) |
| Su Geçirmez Sınıf |
Su geçirmez değil |
| boyutlar |
429 * 240 * 175.3mm （Dahil değil Çıkarılabilir destek çerçevesi）
|
| Dönebilen Aralık |
Eğme: 230 ° (sınırlama ile)
Rulo: 360 ° (Sınırsız)
Pan: 360 ° (Sınırsız) |
| Kontrol Edilebilir Aralık |
Eğim: + 175 ° ila -55 °
Rulo: 360 ° (yere paralel olduğunda ve Hollanda Açısı çekim modunda çalışırken, bir daire veya birkaç daire içinde otomatik olarak 360 ° döndürülebilir)
Pan: 360 ° (sınırsız) |
| Hızlı çıkarma plakası |
Bir arada iki çeşit hızlı bırakma plakası vardır. Alt montaj plakası Manfrotto PL501 ile uyumludur, Üst hızlı bırakma plakası, kamera ile birlikte gimbalden çıkarılabilen ARCA hızlı bırakma sistemi ile uyumludur ve yeniden montaj ve yeniden dengeleme olmadan iki popüler hızlı bırakma sistemi arasında hızlı geçiş kamera.
 |
| Kamera ve Terazinin Kurulumu |
Motorun kilidini açma ： Lütfen kamerayı monte etmeden ve çalıştırmadan önce motorun kilidini açmayı unutmayın.
Kamerayı sıkın: Kamerayı üst hızlı çıkarma plakasında 1/4 inç vida ile sıkın, üst hızlı plakayı alt montaj plakasına hafifçe yerleştirin, otomatik kilit üst hızlı açma plakasını sabitlemek için otomatik olarak geri hareket eder, alt montaj üzerine monte eder takın ve montaj plakasını emniyet kilidi ile sabitleyin.
İki yönlü sabitleme elde etmek için hot shoe'i eğim ekseninin sabitleme çerçevesi ile kameranın üst tarafına sabitleyin. (kameranın hafifçe öne ve arkaya hareket etmesini kolaylaştırmak için sıcak ayakkabıyı daha az sıkın ve eğim ekseni dengelenene kadar sıkın).
Uzatma desteği, Canon 5D / 1DX serisi gibi nispeten yüksek yüksekliklere sahip olanlar için geçerlidir.
Not: ① Lensi öne doğru yerleştirirken lütfen motoru sağ tarafa yerleştirin
② Lens montaj plakasından daha uzun olduğunda lütfen lens destek çerçevesini takın.
Denge: Eğim ekseni, rulo ekseni ve pan ekseninin dikey ve yatay yönünü ayarlamak için adım adım. Denge standardı: kamera, elle tutmadan nereye yönlendirdiğinize bakılmaksızın orada kalabilir (eğim ekseni mükemmel şekilde dengelenmelidir).
  |
| Pil Takma ve Güç |
Arka kapağı sökün ve pilleri aşağıdaki resme göre yerleştirin. |
| Açık kapalı |
Güç açma ve kapatma: fonksiyon düğmesine uzun basın, ekranda "FY” gösterilir ve bip sesini duyduğunuzda serbest kalır.
 |
| Çalışma modu |
Pan takibi ： Yuvarlanma ve eğme yönü sabittir ve kamera kullanıcı elinin sağ-sol hareketlerine göre hareket eder.
İzleme modu ： Yuvarlanma yönü sabittir ve kamera sol-sağ hareketlere, kullanıcının elinin yukarı-aşağı hareketlerine göre hareket eder.
Kilit modu ： Kameranın yönü sabittir.
Tüm Takip Modu three Üç gimbal ekseni de kullanıcı elinin hareketlerini takip eder.
 |

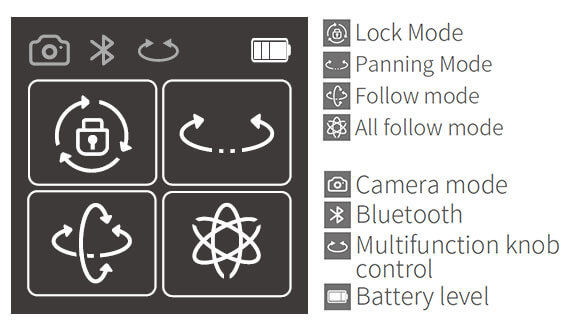

| Dokunmatik ekran |
Ana arabirim some Bazı çalışma durumlarını gösterme, çalışma modunu ve çalışmayı değiştirme
Ana ekran, farklı kamera modlarını, WiFi, Bluetooth, Pil, Çalışma Modları, Yakınlaştırma ve Takip Odağı ve Çok İşlevli Düğme tarafından kontrol edilen ekseni içeren işlevlerin durumunu gösterir.
Not: Gri renkli simge, seçeneğin kullanılamadığı anlamına gelir.
Sola kaydırın Bir Kez İki Kere g ISO, Pozlama Telafisi, Sahneler, vb. Dahil olmak üzere gimbal ve kamera arasında Wifi bağlantısı yapıldığında kamera parametrelerini ayarlayın.
 |
| Düğme işlemleri |
★ Mod Düğmesi
Tek dokunuş: Pan Modu / Kilit Modu arasında geçiş yapar.
★ Joystick
1 Kontrol gimbal ve sola / sağa / yukarı / aşağı
dönme 2 Dönme Süresi ve Kaydırma Ayarı parametrelerini ayarlayın
★ Kamera Düğmesi
1 Fotoğraf makinesinin WIFI'si gimbal ile bağlandığında, fotoğraf çekmek için tek dokunuşla kamera düğmesi
2 Deklanşör kablosu takıldığında kamera fotoğraf çekmek için hem kamera ve gimbal, tek dokunuşla kamera düğmesine.
Fotoğraf çekmek için lütfen kontrol edilebilir kamera listesine bakın.
★ Video Düğmesi
1 Kameranın WIFI gimbal ile bağlandığında, kaydı kontrol etmek için tek dokunuşla kamera düğmesi.
2 Deklanşör kablosu hem kameraya hem de gimbale takıldığında, kaydı kontrol etmek için tek dokunuşla kamera düğmesine dokunun.
Kaydı kontrol etmek için lütfen kontrol edilebilir kamera listesine bakın.
★ Güç Düğmesine
Uzun Basın: güç açma ve kapatma
★ Tetik Düğmesine
Uzun Basın ve basılı tutun: Takip Moduna girin, gevşettikten sonra önceki moda geri dönün.
Bu işlemi Kilit modu, izleme modu, APP
Çift Dokunuş ile spor modu olarak ayarlayabilirsiniz : Gimbal'i sıfırla, üç eksen başlangıç seviyesine dönebilir ve Pan Modu'nda gimbal çalışır.
★ Fonksiyon Düğmesi
Dokunmatik ekranı kilitlemek / kilidini açmak için ana arayüzde tek dokunuşla işlev düğmesi.
Diğer arayüzler etkinleştirildiğinde, ana arayüze geri dönmek için tek dokunuşla işlev düğmesi.
★ Çok fonksiyonlu Topuz
Uzun Basın: gimbal kontrol ve kamera kontrolü arasında geçiş yapın
Tek Dokunuş: 1) gimbal kontrolü etkinleştirildiğinde,
Pan Kontrolü / Rulo Kontrolü / Eğim Kontrolü arasında geçiş yapmak için tek dokunuş
2) kamera kontrolü etkinleştirildiğinde ve kameranın WiFi'si bağlandığında,
Zoom ve Takip Odak seçenekleri arasında geçiş yapmak için tek dokunuş ( Destek sağlayan kameralar tarafından kullanılabilir). Ayrıca, harici bir takip odak ünitesi bağlandığında, dönüşü kontrol edilebilir.
 |
| Kamera nasıl kontrol edilir |
USB kablo kontrolü camera Kamera düğmesi ile fotoğraf çekmeyi kontrol edin, video düğmesi ile kaydı kontrol edin, kontrol edilebilir listede Sony, Canon, Nikon, Panasonic kamera ile çalışır.
WIFI kontrolü ：: Gimbal Feiyu On uygulaması ve WiFi üzerinden kamera ile bağlanabilir. Bağlantı yapıldığında, fotoğraf / video / zoom / takip odağı çekmek için kamera kontrol edilebilir.
Not:
Kameranın WiFi üzerinden bağlanabilmesi için 1 WiFi özelliği dahil edilmelidir.
2 Dijital Zoom ve Takip Odak, desteklendiklerinde gerçekleştirilebilir. Lütfen kontrol edilebilir kameralar listesine bakın.
Sony protokol kaynağını açmadığından, Takip odağı Sony kameralar tarafından desteklenir. Gerekirse, lütfen Sony Kameraya harici bir takip odağı ekleyin.
|
| Motor Gücü Ayarı |
Motor gücünün otomatik olarak eşleştirilmesi Uygulama veya Dokunmatik Ekranda kullanılabilir. Gimbal, tespit edilen yüke göre açıldıktan sonra otomatik eşleştirme işlemini de gerçekleştirir. |
| Kullanıcılar için Kullanılabilir İşlevler |
Çalışma modunu değiştirmek için bir dokunuş, doğrudan kamera bağlantısı durumunu, Bluetooth'u, ekranda pili gösterir.
Hollandalı Açı çekimi, uzun pozlama timelapse, Vlog Selfie ve TikTok için dikey çekim girmek için bir dokunuş, daha özel çekim yolu devam edecek.
Uzun pozlama timelapse için otomatik dönüş modunda rotasyon hızını, resim aralığını, uzun pozlama süresini ve hareket rotasını manuel olarak ayarlayın.
USB kablo kontrolü veya WIFI kontrolü ile kamerayı kontrol edin ve ayarlayın, odağı takip edin, yakınlaştırın ve uzaklaştırın.
Tetik düğmesini, motor gücünü, çekim modunu, kontrol nesnesini, dili vb.
Düz olmadığında gimbali başlatın.
Manuel olarak eğim eksenindeki çekim açısını manuel olarak ayarlayın.
Ürün yazılımını yükseltin, APP'de sanal uzaktan kumanda parametresini ayarlayın.
|
| Genişletilmiş Bağlantı Noktaları |
Tek kulplu dokuz genişletilmiş port vardır AK4500 (temel versiyon)
Uzatma desteği veya diğer aksesuarların montajı için eğim ekseninin kayar kolunun üstünde bir 1/4 diş deliği.
Yatırma motorunun arkasında bir 1/4 diş deliği.
USB bağlantı noktası ve 3,5 mm yuvarlak delik Kamerayı bağlamak ve kontrol etmek için montaj plakasının altında
Harici AFK II'yi bağlamak için montaj plakasının arkasındaki ve önündeki her USB Bağlantı Noktası.
1/4 iplik deliği uzatmak için pan motorunun sol ve sağ tarafında monitör, mikrofon ve benzeri gibi diğer aksesuarları desteklemektedir.
Tripod veya diğer aksesuarları monte etmek için sapın altındaki 1/4 diş deliği.
 |
| Temel versiyon için aksesuarlar |
Sony USB kablosu: USB2.0 - Mikro (A01) * 1 ， Canon USB Kablosu: USB 2.0 - Mini (B01) * 1, 5D Mark IVUSB Kablosu: USB 3.0 - Micro 3.0 (A02) * 1 Pan Panasonic için deklanşör ( L1) * 1, Nikon ve EOS R USB Kablosu: USB 2.0 - TypeC (C01) * 1, Alt montaj pate * 1 ， Üst hızlı bırakma plakası * 1 ， eğim ekseni ve yuvarlak tutucu ve uzun vida için destek çerçevesi * 1 set, 18650 pil * 4, Underlung kolu ve sıkın vida * 1 takım, kaymaz tripod * 1, lens ve sabit vida için destek çerçevesi * 1, kamerayı sabitlemek için başparmak vida * 1, Mikro USB şarj kablosu * 1, pil şarj cihazı * 1, EPP kutusu.
Not ： Nikon & EOS R USB Kablosu: USB 2.0 - TypeC (C01) * 1 henüz pakette değil. |
| Standart versiyon için aksesuarlar |
Fırçasız AFKII * 1, Alt kol ve sıkma vidası * 1 set per Köprü uzaktan kumanda * 1set ， Sony USB kablosu: USB2.0 - Mikro (A01) * 1 ， Canon USB Kablosu: USB 2.0 - Mini (B01) * 1, 5D Mark IVUSB Kablosu: USB 3.0 - Micro 3.0 (A02) * 1 Pan Panasonic (L1) * 1, Nikon ve EOS R için Deklanşör USB Kablosu: USB 2.0 - TypeC (C01) * 1, Alt montaj pate * 1 ， Üst hızlı çıkarma plakası * 1 t eğim ekseni ve yuvarlak tutucu ve uzun vida için destek çerçevesi * 1 takım ,, 18650 pil * 4, Karbon Fiber uzatma çubuğu * 1, kaymaz tripod * 1, lens ve sabit vida için destek çerçevesi * 1, Thumb vida kamerayı sabitlemek için * 1, Mikro USB şarj kablosu * 1, pil şarj cihazı * 1, EPP kutusu.
Not ： Nikon & EOS R USB Kablosu: USB 2.0 - TypeC (C01) * 1 henüz pakette değil. |
| İsteğe Bağlı Aksesuar |
Flaş lambası / yumuşak ışık / Mikrofon ve diğer cihazları soğuk ayakkabılar aracılığıyla takmak için 1/4 "vidalı tripod (maksimum yüküne dikkat edin), Uzatma Aksesuarları ve Gövdeye monte Ağırlık Desteği. |
